В умовах сьогодення поняття безпеки в будинку набуло особливого значення. Уже багато років кожен проєкт AVR Development обов’язково передбачає наявність вбудованого укриття або сховища для захисту мешканців і відвідувачів від бойового ураження чи природних катаклізмів у власному домі.
Оптимальним планувальним рішенням для захисних споруд у будинках є поєднання функцій вбудованої автостоянки та захисного укриття, шлях до якого не наражатиме його мешканців на небезпеку. При влаштуванні таких споруд подвійного призначення перед інженерами постають виклики забезпечення їх протиударної міцності і стійкості, а також підтримання комфортного і безпечного мікроклімату всередині.
У великих житлових чи багатофункційних комплексах вбудовані підземні автостоянки, як правило, великі по місткості та площі, а отже мають довгі розгалужені мережі повітропроводів для їх вентиляції, що впливають на вартість будівництва та ускладнюють монтаж інженерних систем комплексу. Попри це в автостоянках зі захисними властивостями укриття становище загострюється необхідністю додатково забезпечення аварійною вентиляцією від автономних вентиляторів із власною мережею повітропроводів, що в сукупності перенасичує такі споруди сплетінням комунікацій (мал. 1), частина з яких використовується лише в аварійних сценаріях експлуатації комплексу.
Командою AVR Development постійно покращуються рішення на шляху до найоптимальніших і найменш ресурсовитратних інженерних рішень, одним з яких є поєднання мереж вентиляції автостоянки та захисної вентиляції укриття.

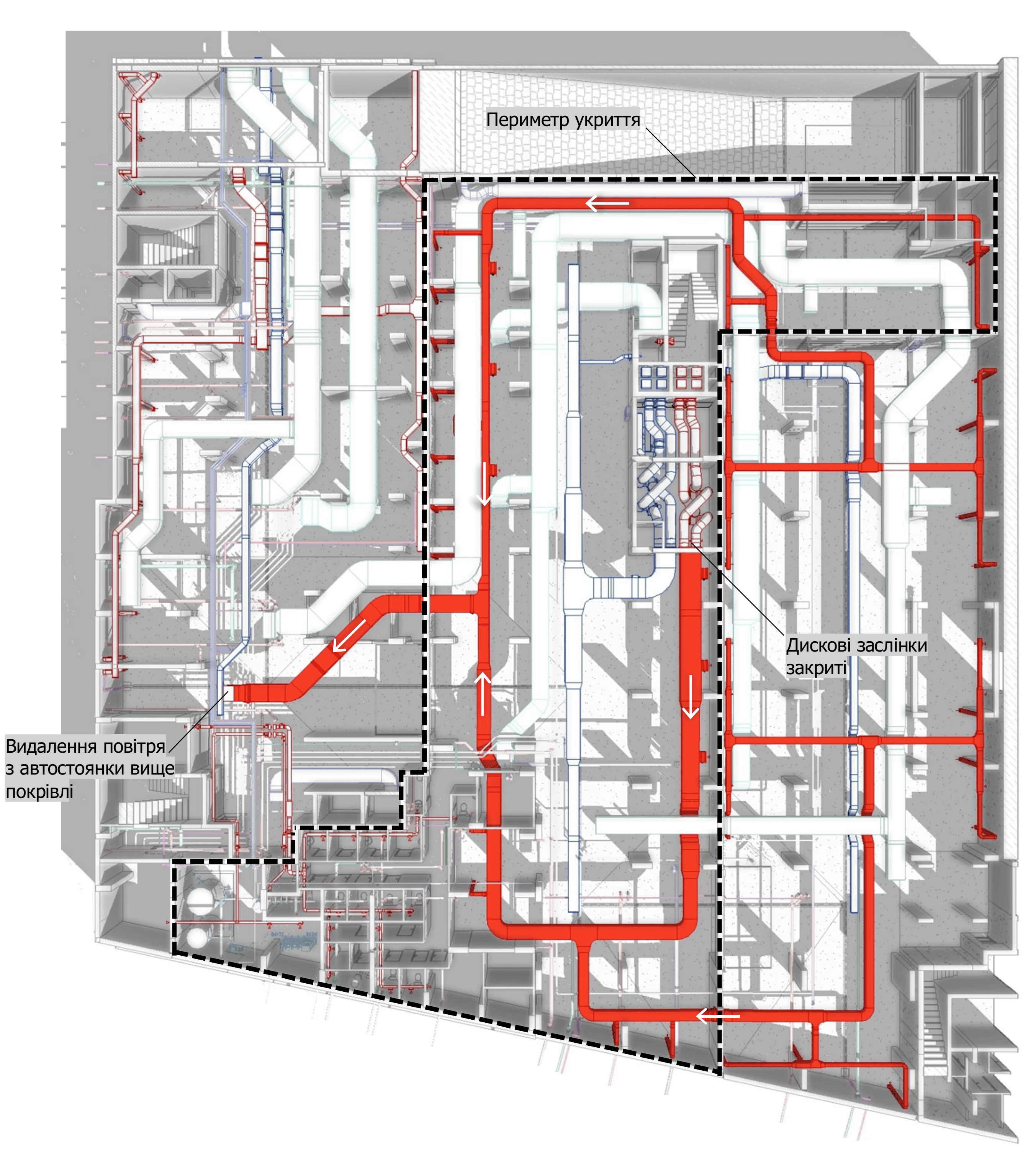

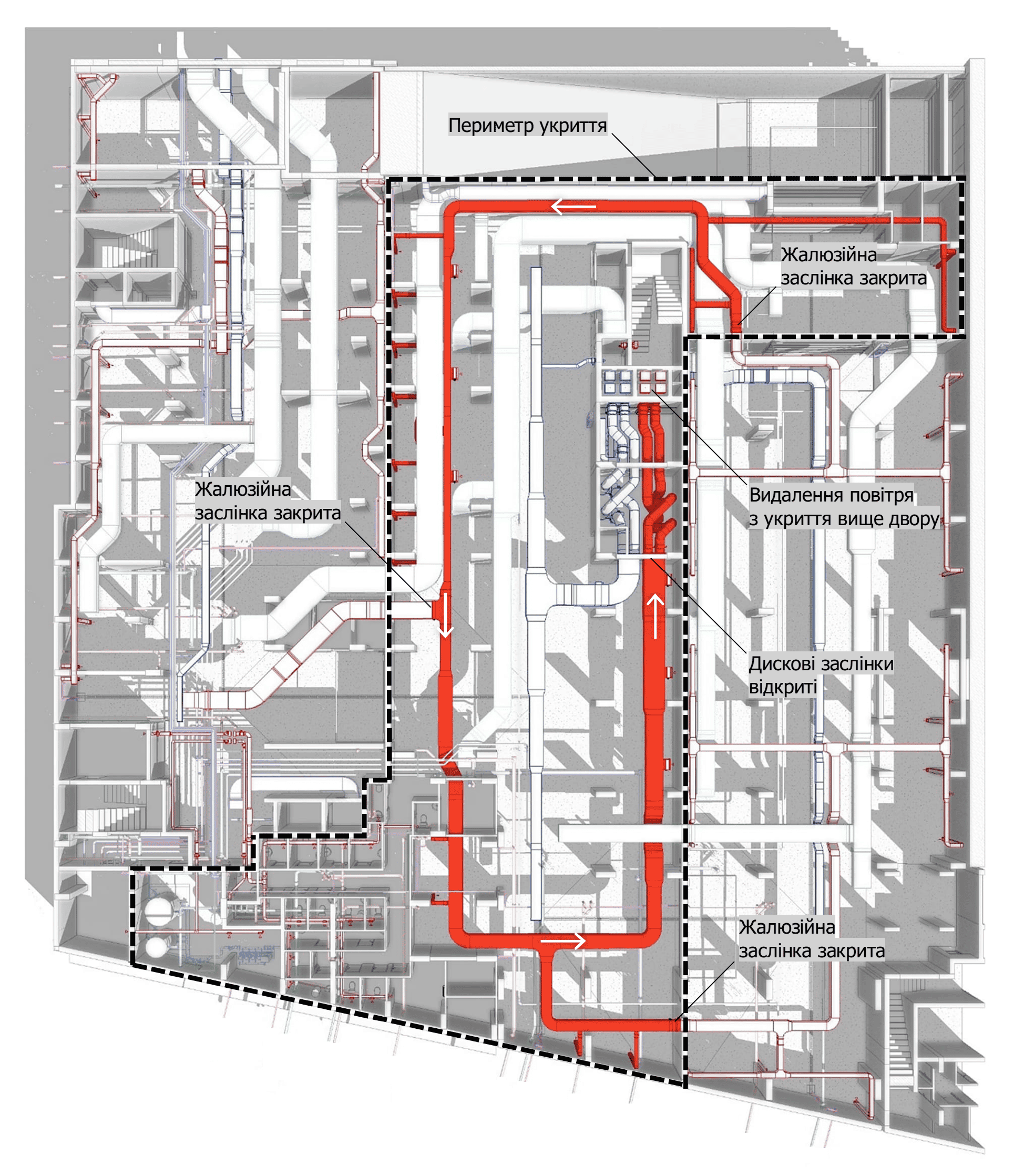

Мережа вентиляційних каналів виступає транспортним коридором для видалення або забрудненого викидами автомобільних двигунів повітря вище даху будівлі (мал. 1), або відносно чистого повітря при функціонуванні в режимі укриття (мал. 2) до зони, убезпеченої від руйнування. За допомогою розміщених на відгалуженнях від цього коридору дистанційно керованих заслінок, автоматика переспрямовує потоки повітря від чергових вентиляторів до аварійних (мал. 3). Таким чином, основна частина вентиляційної мережі задіяна в максимальній кількості сценаріїв експлуатації споруди подвійного призначення та значно зменшує ділянки простою мереж.
мал. 1
мал. 2

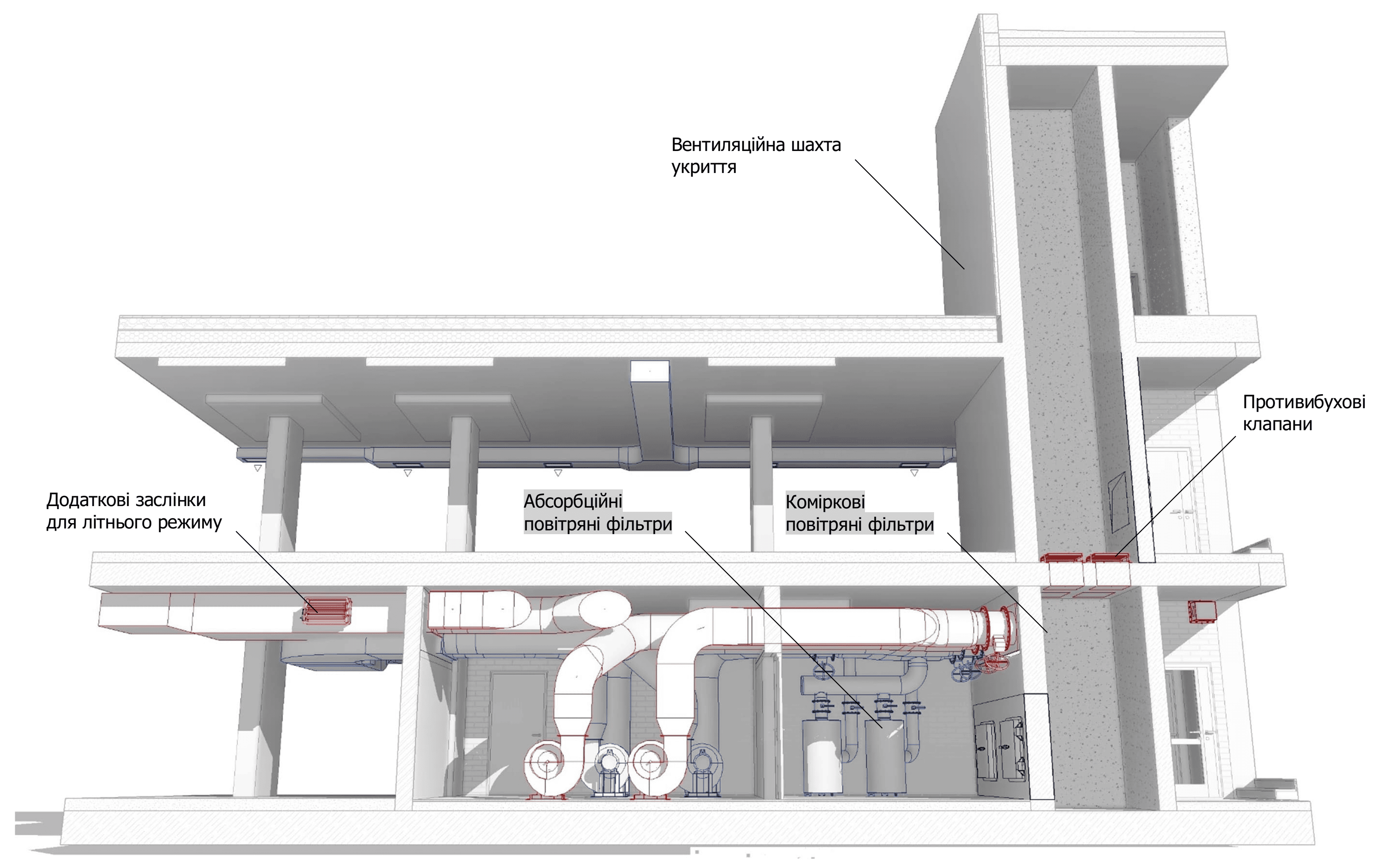

мал. 3

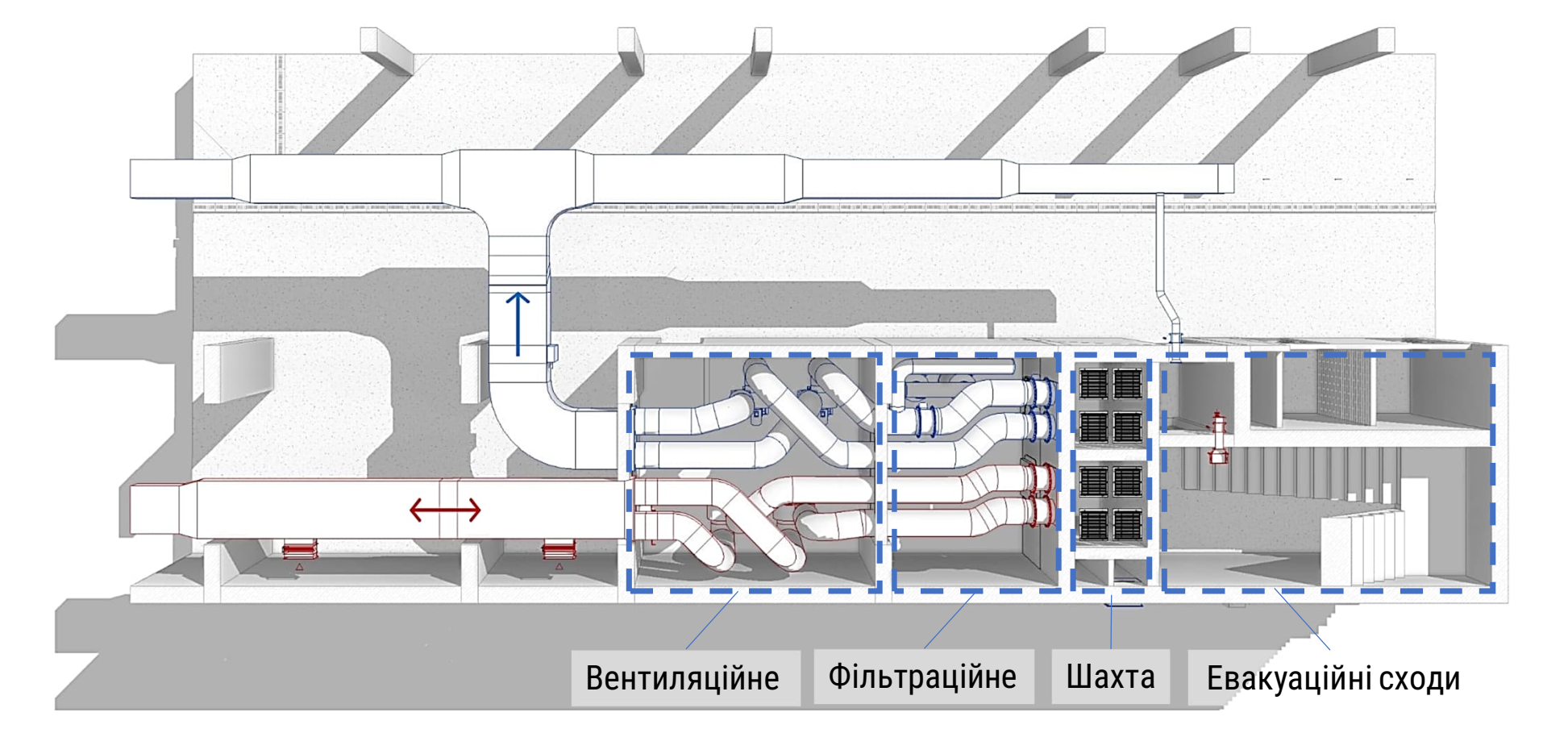

Великий комплекс будівель вимагає в укритті великої кількості осіб, тому вентиляційні мережі мають значні габарити, особливо повітрозабірні, -відвідні шахти, що здіймаються на поверхню. Для забезпечення необхідних розмірів і гарантії захисту цих елементів споруди від руйнування ми влаштовуємо міцні залізобетонні шахти зі захисними заслінками в їх конструкції, що стримують тиск вибухової хвилі на вентиляційні мережі укриття та захисно-герметичними ставнями для сервісного доступу всередину (мал. 4). Часто шахти для раціонального використання простору і матеріялу стиковані зі стінами евакуаційних тунелів, сходів назовні укриття в безпечну для людей зону.
мал. 4
Щільність інженерних мереж і обмеженість простору для їх прокладання вимагають продуманих підходів при проєктуванні та подальшої мінімізації витрат на їх влаштування, з чим інженери AVR Development знають, як впоратись найкраще. З кожним завершеним проєктом ми здобуваємо безцінний досвід, а наші рішення стають стійкішими і загартованішими до нових інженерних викликів.
Матеріал підготував інженер ОВКП Олександр Шинькович
